모든 제품
Qbe1.9Ti 베릴륨 구리 합금은 고강도 0.2mmx200mm를 벗깁니다
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | CUBERYLLIUM |
| 인증 | ISO,SGS |
| 모델 번호 | Qbe1.9Ti |
| 최소 주문 수량 | 50 |
| 가격 | 30USD |
| 포장 세부 사항 | 나무 케이스에 포장된 코일에서 |
| 배달 시간 | 10~15일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 200T/월 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | Qbe1.9Ti 베릴륨 구리 스트립 | 최대 코일 중량 | 2T |
|---|---|---|---|
| 가장 얇은 두께. | 0.02mm | 최대 너비 | 305mm |
| 길이 | 200mm, 500mm, 1000mm 또는 필요에 따라 | 기준 | ГОСТ 1789-70 |
| 안전한 취급 | 특별한 건강상의 위험은 없습니다. | 가공 속성 | 좋은 |
| 표면 | 밝은/광택 | 평탄 | 좋은 |
| 상태 | 소프트, 하드, 에이징(소프트), 에이징(하드) | 일반적인 응용 | 전기 산업, 산업 |
| 사용 가능한 모양 | 스트립, 시트 | ||
| 강조하다 | Qbe1.9Ti 베릴륨 구리 합금 스트립 0.2mmx200mm,베릴륨 구리 합금 스트립 0.2mmx200mm,베릴륨 청동 합금 0.2mmx200mm |
||
제품 설명
Qbe1.9Ti 베릴륨 구리는 고강도와 전기 전도도를 가진 0.2mmx200mm를 벗깁니다
제품 설명:
이름: 베릴륨 구리 스트립
테이프: Qbe1.9Ti
사양: 0.2mmx200mm
공차: +/-0.006mm
상태:소프트, 하드, 에이징(소프트), 에이징(하드)
표면: 밝은/광택
애플리케이션:전기 산업, 산업
의 제품 정보 큐베릴륨® 회사:
큐베릴륨®은 여러 가지 고유한 구성으로 구리 베릴륨을 제조합니다.이는 고강도를 위해 선택된 합금(합금 172,173,170)과 높은 전도성을 위해 선택된 합금(합금 751,750,741)의 두 가지 범주로 나뉩니다.그리고 러시아 시장을 위한 Gost 표준 QBe2, QBe1.9Ti(БрБ2; БрБНТ1.9).또한 공급 마스터 합금: CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 및 Cuberyllium-400을 글로벌 공장에 공급합니다.
Qbe1.9Ti 베릴륨 구리 합금의 소개:
QBe1.9 베릴륨동은 니켈과 티타늄이 소량 함유된 베릴륨동입니다.
중국 이름: QBe1.9 베릴륨 구리
표준: (GB/T 5231-2001)
장점: 작은 탄성 히스테리시스, 높은 피로 강도.
화학 성분Qbe1.9Ti 베릴륨 구리 합금:
| 큐베릴륨® 상표 |
고스트- 숫자 |
~이다 | 알 | 니 | 철 | 구 | 시 | 티 |
| Qbe1.9Ti | БрБНТ1.9 | 1.87-2.10 | 최대 0.15 | 0.2~0.5 |
0.15 최대 |
균형 |
0.15 최대 |
0.1~0.25 |
의 전형적인 물리적 특성 Qbe1.9Ti 베릴륨 구리 합금:
밀도(g/cm3): 8.25
탄성 계수(Gpa): 130
전기 전도도: 22-28% IACS
열팽창계수(m/m℃): 17.5x10-6
열전도율(25℃): 105W/m℃
융점(°C): 870
기계적 및 전기적 특성Qbe1.9Ti 베릴륨 구리 스트립:
| 이름 | 성질 | 두께 (mm) |
인장 강도 | 경도 | 연신율(최소) |
| MPa | HV | 퍼센트 | |||
| 큐베1.9 | 부드러운 | <0.15 | >390 | <120 | >30% |
| 0.15~0.25 | 390~590 | ||||
| >0.25 | 390~590 | ||||
| 딱딱한 | <0.15 | >590 | >160 | >3% | |
| 0.15~0.25 | 590~880 | ||||
| >0.25 | 640~930 | ||||
| 노화 후 (부드러운) |
<0.15 | >1080 | >330 | >2% | |
| 0.15~0.25 | 1080~1470 | ||||
| >0.25 | 1130~1470 | ||||
| 노화 후 (딱딱한) |
<0.15 | >1080 | >360 | >1.5% | |
| 0.15~0.25 | 1130~1570 | ||||
| >0.25 | 1170~1570 |
기준 의Qbe1.9Ti 베릴륨 구리 합금:
| 최종 제품 | 사양 |
| 화학 | ГОСТ 18175 – 78 |
| 철사 | ГОСТ 15834 – 77 |
| 막대 | ГОСТ 15835-70 |
| 스트립&시트 | ГОСТ 1789-70 |
베릴륨동의 핵심기술(열처리)
열처리는 이 합금 시스템에서 가장 중요한 공정입니다.모든 구리 합금은 냉간 가공으로 경화되지만 베릴륨 구리는 간단한 저온 열처리로 경화된다는 점에서 독특합니다.여기에는 두 가지 기본 단계가 포함됩니다.첫 번째는 용액 어닐링이라고 하고 두 번째는 석출 또는 시효 경화라고 합니다.
솔루션 어닐링
일반적인 합금 CuBe1.9 Ti(1.85-2.1%)의 경우 합금은 720°C와 860°C 사이에서 가열됩니다.이 시점에서 함유된 베릴륨은 본질적으로 구리 매트릭스(알파 상)에 "용해"됩니다.실온으로 빠르게 급랭함으로써 이 고용체 구조가 유지됩니다.이 단계의 재료는 매우 부드럽고 연성이 있으며 인발, 성형 압연 또는 냉간 압연으로 쉽게 냉간 가공할 수 있습니다.용액 어닐링 작업은 공장 공정의 일부이며 일반적으로 고객이 사용하지 않습니다.온도, 온도에서의 시간, 담금질 속도, 입자 크기 및 경도는 모두 매우 중요한 매개변수이며 다음으로 엄격하게 제어됩니다.쿠베릴륨.
노화 경화
시효 경화는 재료의 강도를 크게 향상시킵니다.이 반응은 일반적으로 합금 및 원하는 특성에 따라 260°C에서 540°C 사이의 온도에서 수행됩니다.이 주기는 용해된 베릴륨이 매트릭스와 입자 경계에서 베릴륨이 풍부한(감마) 상으로 침전되도록 합니다.재료 강도의 큰 증가를 일으키는 것은 이 침전물의 형성입니다.기계적 특성의 수준은 온도와 온도에서의 시간에 의해 결정됩니다.베릴륨 구리는 실온 노화 특성이 없음을 인식해야 합니다.
Qbe1.9Ti 베릴륨 구리 스트립의 표준 허용 오차:
| 공차 시트 | ||
| (MM) | ||
| 조각 두께 |
큐베릴륨® 표준 공차 |
|
| ~ 위에 | 포함 | 마이너스 |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| 참고: 공차는 압연 및 밀링 경화 스트립에 적용됩니다. | ||
새로운 정보는 info&cuberyllium.com으로 문의하십시오.

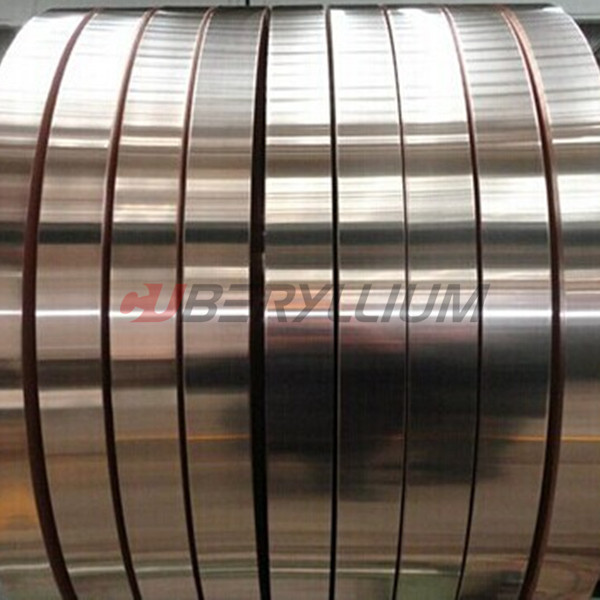

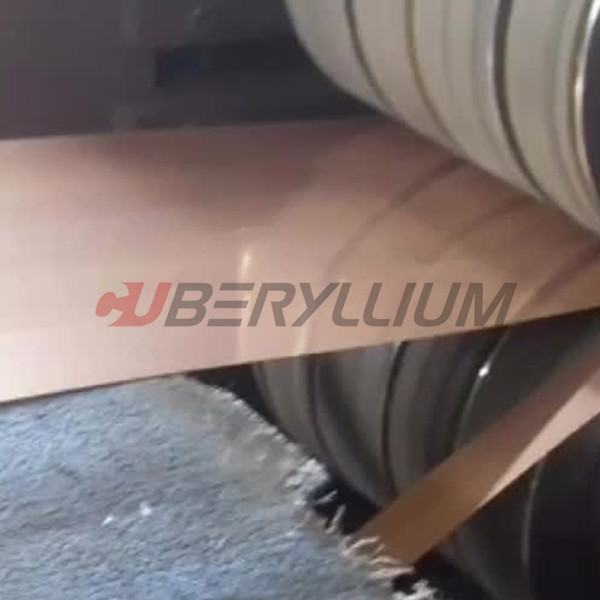

제품 사진:
자주하는 질문:
Q1: Mill Hardened 공정으로 베릴륨 구리 스트립을 생산할 수 있습니까?
A1: 예, 우리는 AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08)를 생산할 수 있습니다. 우리는 중국에서 스트립을 강화할 수 있는 유일한 공장입니다.
Q2: 베릴륨 구리의 장점은 무엇입니까? 큐베릴리움®.
A2: 1: 가장 큰 코일 무게는 1200kg/코일에 도달할 수 있습니다.
2: 우리는 진공 반 연속로에서 녹는 유일한 사람입니다.
3: 최고 고객을 위한 표면 추가 연마.
Q3: 진공 반연속로로 녹이는 이유는 무엇입니까?
A3: 가스가 없는 캐스트 잉곳, 더 작은 분리, 입자 미세화를 얻을 수 있습니다.
Q4: 지불 조건은 무엇입니까?
A4: 우리는 T/T, L/C, Paypal 등을 받아들입니다. 금액이 다를 때 협상될 수 있습니다.
추천된 제품
