전기 신청을 위한 CuBe2 구리 베릴륨 판금 표준 ASTM B194
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x이름 | CuBe2 구리 베릴륨 시트 | CUBERYLLIUM® 등급 | 큐베릴리움® 172 |
---|---|---|---|
두께 범위 | 1mm-5mm | 최대 너비 | 300mm |
최대 길이 | 2m | 기준 | ASTM B194 |
열처리 | 3시간 315°C 또는 2시간 315°C | 안전한 취급 | 특별한 건강상의 위험은 없습니다. |
가공 속성 | 좋은 | 표면 | 밝은/광택 |
평탄 | 좋은 | 상태 | A(TB00), H(TD04), AT(TF00), HT(TH04) |
애플리케이션 | 전기 응용을 위해 | ||
하이 라이트 | CuBe2 구리 베릴륨 시트,구리 베릴륨 시트 표준 ASTM B194,베릴륨 구리 스트립 |
전기 신청을 위한 표준 ASTM B194를 가진 CuBe2 구리 베릴륨 장
제품 일반 설명:
제품 이름: 구리 베릴륨 장
등급: 큐브2
기준:ASTM B194
제품 크기:두께 1mm-5mm;최대 너비: 300mm;최대 길이: 2m;또는 사용자 정의 직경
상태:A(TB00), H(TD04), AT(TF00), HT(TH04)
일반적인 응용 프로그램: 전기 응용 프로그램용
제품 브랜드:큐베릴륨®
CuBe2(C17200) 동합금의 제품 정보:
CuBe2(C17200) 베릴륨동합금은 우수한 기계적 성질, 물리적 성질 및 화학적 성질을 통합합니다.
열처리(용체화 처리 및 시효 처리) 후 특수강과 동등한 높은 강도한계, 탄성한계, 항복한도 및 피로한계를 갖는다.
또한 높은 전기 전도성, 열전도율, 높은 경도, 내식성, 내마모성, 우수한 주조 성능, 비자성 및 비 스파크 특성을 가지며 금형 제조, 기계, 전자 및 기타 산업에서 널리 사용됩니다.
화학 성분 CuBe2 구리 베릴륨 합금:
제품 등급: 큐베릴륨 ®-172(유엔C17200)
베릴륨(Be): 1.80-2.00%
코발트(Co) + 니켈(Ni): 최소 0.20%
코발트(Co) + 니켈(Ni) + 철(Fe): 최대 0.60%
리드: 최대 0.02%
구리(Cu): 균형
참고: 구리 플러스 추가는 최소 99.5%와 같습니다.
의 전형적인 물리적 특성 CuBe2 구리 베릴륨 합금:
밀도(g/cm3): | 8.36 |
시효 경화 전 밀도(g/cm3): | 8.25 |
탄성 계수(kg/mm2(103)): | 13.4 |
열팽창 계수(20°C ~ 200°C m/m/°C): | 17 x 10-6 |
열전도율(cal/(cm-s-°C)): | 0.25 |
녹는 범위(°C): | 870-980 |
의 성질 지정CuBe2 구리 베릴륨 시트:
C17200 시트/플레이트의 기계적 및 전기적 특성 | |||||||
큐베릴륨 | ASTM | 열처리 |
두께 (mm) |
인장 강도 (음파) |
신장률 |
경도 로크웰 B 또는 C 스케일 |
전기 전도도 (% IACS) |
지정 | 지정 | ||||||
NS | TB00 | 모든 크기 | 400~580 | 20~60 | B45-85 | 15~19 | |
시간 | TD04 | <10 | 600~880 | 8~20 | B91-103 | 15~19 | |
10~25 | 600~850 | 8~20 | B90-102 | 15 ~ 19 | |||
25~50 | 580~820 | 8~20 | B88-102 | 15 ~ 19 | |||
>50 | 580~820 | 8~20 | B88-102 | 15 ~ 19 | |||
에 | TF00 | 3시간 315℃ |
모든 크기 | 1120~1358 | 3~10 | C36-41 | 22 ~ 28 |
HT | TH04 | 2시간 315℃ | <10 | 1200~1450 | 1~5 | C38-45 | 22 ~ 28 |
10~25 | 1200~1500 | 1~5 | C38-44 | 22 ~ 28 | |||
25~50 | 1200~1450 | 2~5 | C37-43 | 22 ~ 28 | |||
>50 | 1100~1350 | 2~5 | C36-42 | 22 ~ 28 |
의 응용CuBe2 구리 베릴륨 합금:
베릴륨 구리 C17200의 응용 분야에는 전기 부품 및 커넥터, 해양 및 해양, 파워트레인, 로봇 용접 및 유전 공구가 포함됩니다.합금의 비자성 특성으로 인해 다운 홀 와이어 라인 도구에 사용하기에 이상적입니다.
•전기/전자 커넥터
•전류 운반 스프링
• 정밀 나사 가공 부품
•용접 전극
•문장
•플라스틱 금형
•내식성 부품

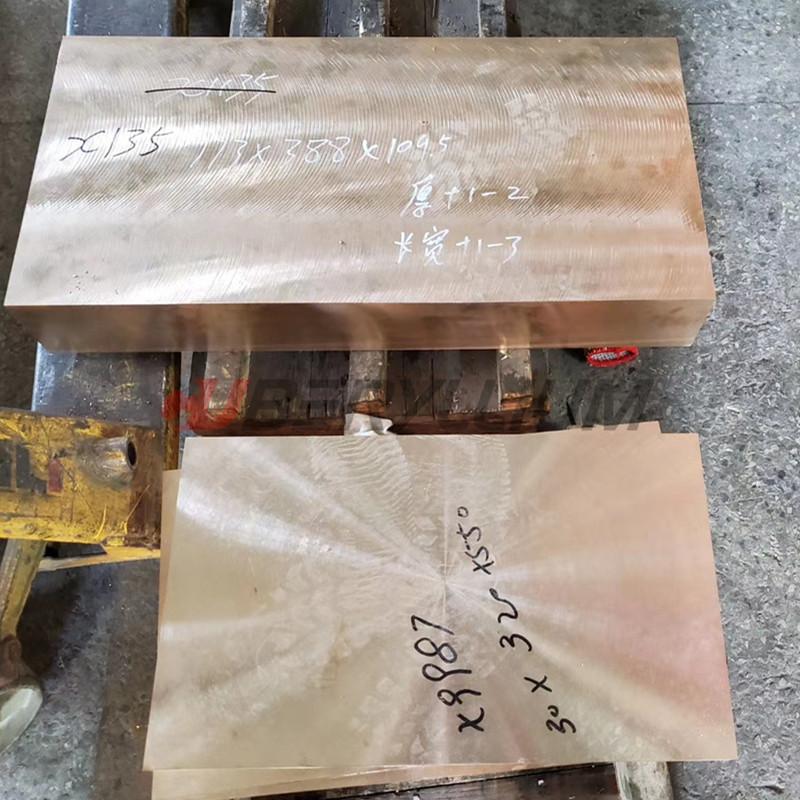

제품 사진:
의 가장 중요한 기술 큐베릴륨 ®
NS:열처리
열처리는 이 합금 시스템에서 가장 중요한 공정입니다.모든 구리 합금은 냉간 가공으로 경화되지만 베릴륨 구리는 간단한 저온 열처리로 경화되는 것이 독특합니다.여기에는 두 가지 기본 단계가 포함됩니다.첫 번째는 용액 어닐링이라고 하고 두 번째는 침전 또는 시효 경화라고 합니다.
B: 용액 어닐링
일반적인 합금 CuBe1.9(1.8-2%)의 경우 합금은 720°C와 860°C 사이에서 가열됩니다.이 시점에서 함유된 베릴륨은 본질적으로 구리 매트릭스(알파 상)에 "용해"됩니다.실온으로 빠르게 급랭함으로써 이 고용체 구조가 유지됩니다.이 단계의 재료는 매우 부드럽고 연성이 있으며 인발, 성형 압연 또는 냉간 압연으로 쉽게 냉간 가공할 수 있습니다.용액 어닐링 작업은 공장 공정의 일부이며 일반적으로 고객이 사용하지 않습니다.온도, 온도에서의 시간, 담금질 속도, 입자 크기 및 경도는 모두 매우 중요한 매개변수이며 오멀로이에 의해 엄격하게 제어됩니다.
C: 시효 경화
시효 경화는 재료의 강도를 크게 향상시킵니다.이 반응은 일반적으로 합금 및 원하는 특성에 따라 260°C에서 540°C 사이의 온도에서 수행됩니다.이 주기는 용해된 베릴륨이 매트릭스와 결정립계에서 베릴륨이 풍부한(감마) 상으로 침전되도록 합니다.재료 강도의 큰 증가를 일으키는 것은 이 침전물의 형성입니다.기계적 특성의 수준은 온도와 온도에서의 시간에 의해 결정됩니다.베릴륨 구리는 실온 노화 특성이 없음을 인식해야 합니다.
자주하는 질문:
Q1: Mill Hardened 공정으로 베릴륨 구리 스트립을 생산할 수 있습니까?
A1: 예, 우리는 AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08)를 생산할 수 있습니다. 우리는 중국에서 스트립을 강화할 수 있는 유일한 공장입니다.
Q2: CUBERYLLIUM®의 베릴륨 구리의 장점은 무엇입니까?
A2: 1: 가장 큰 코일 무게는 1200kg/코일에 도달할 수 있습니다.
2: 우리는 진공 반 연속로에서 녹는 유일한 사람입니다.
3: 최고 고객을 위한 표면 추가 연마.
Q3: 진공 반연속로로 녹이는 이유는 무엇입니까?
A3: 가스 없이 캐스트 잉곳, 더 작은 분리, 입자 미세화를 얻을 수 있습니다.
Q4: 지불 조건은 무엇입니까?
A4: 우리는 T/T, L/C, Paypal 등을 받아들입니다. 금액이 다를 때 협상될 수 있습니다.
