모든 제품
스위치 릴레이 부품을 위한 CDA 172 C17200 베릴륨 구리 코일 ASTM B194
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | CUBERYLLIUM® |
| 인증 | ISO,SGS |
| 모델 번호 | CDA 172 (C17200) |
| 최소 주문 수량 | 50 |
| 가격 | 30USD |
| 포장 세부 사항 | 나무 케이스에 포장된 코일에서 |
| 배달 시간 | 10~15일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 200T/월 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 이름 | 구리 베릴륨 코일 CDA 172 (C17200) | 최대 코일 중량 | 2T |
|---|---|---|---|
| 가장 얇은 두께. | 0.02mm | 최대 너비 | 305mm |
| 기준 | ASTM B194, SAE J463, J461 | 경도 | <130 |
| 안전한 취급 | 특별한 건강상의 위험은 없습니다. | 가공 속성 | 좋은 |
| 표면 | 밝은/광택 | 평탄 | 좋은 |
| 상태 | 소둔(A 또는 TB00) | 애플리케이션 | 스위치 및 릴레이 부품용 |
| 강조하다 | C17200 베릴륨 구리 코일,CDA 172 베릴륨 구리 코일 ASTM B194,베릴륨 구리판 |
||
제품 설명
스위치와 릴레이 부속을 위한 구리 베릴륨 코일 CDA 172 (C17200) ASTM B194
제품 일반 설명:
제품 이름: 구리 베릴륨 코일
학년: CDA 172 (C17200)
기준:ASTM B194, SAE J463, J461
제품 사양:0.1mm-0.5mm
상태: 어닐링(A 또는 TB00)
전형적인 신청: 스위치 및 릴레이 부품용
제품 브랜드:큐베릴륨®
구리 베릴륨 CDA172(C17200) 소개:
C17200(클래스 4) 베릴륨 구리 합금은 연성이 있으며 밀 경화 및 열처리 가능한 템퍼로 생산됩니다.C17200 구리 합금은 매우 높은 강성과 극한 인장 강도를 가지고 있습니다.RWMA 클래스 4 베릴륨 구리는 열처리 가능한 템퍼에서 사용할 수 있다는 점에서 독특합니다.
합금은 우수한 전도성과 함께 높은 강도와 강성을 요구하는 광범위한 응용 분야에 사용됩니다.이 합금은 고강도, 강성 및 우수한 전도성이 필요한 모든 응용 분야에 사용됩니다.이 구리 유형은 일반적으로 전기 및 전자 커넥터, 전류 전달 스프링, 정밀 나사 가공 부품, 용접 전극, 베어링, 플라스틱 몰드 및 내식성 부품에 사용됩니다.
C17200(4급) 구리 합금의 화합물은 구리 97.9%, 베릴륨 1.80-2.00%, 코발트 0.20%입니다.
C17200의 물리적 특성은 밀도가 입방센티미터당 8.25g이고 융점이 섭씨 866도라는 것입니다.C17200 구리의 인장 강도는 1380MPa(200ksi) 이상입니다.
의 성질 지정구리 베릴륨 스트립 CDA 172 (C17200):
| 쿠베릴륨 지정 | ASTM | 구리 베릴륨 스트립의 기계적 및 전기적 특성 | ||||||
| 지정 | 설명 | 인장 강도 (음파) |
항복 강도 0.2% 오프셋 | 신장률 | 경도 (HV) |
경도 록웰 B 또는 C 규모 |
전기 전도도 (% IACS) |
|
| NS | TB00 | 솔루션 풀림 | 410~530 | 190~380 | 35~60 | <130 | 45~78HRB | 15~19 |
| 1/2시간 | TD02 | 하프 하드 | 580~690 | 510~660 | 12~30 | 180~220 | 88~96HRB | 15~19 |
| 시간 | TD04 | 딱딱한 | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15~19 |
| 흠 | TM04 | 밀 경화 |
930~1040 | 750~940 | 9~20 | 270~325 | 28~35HRC | 17~28 |
| SHM | TM05 | 1030~1110 | 860~970 | 9~18 | 295~350 | 31~37HRC | 17~28 | |
| XHM | TM06 | 1060~1210 | 930~1180 | 4～15 | 300~360 | 32~38HRC | 17~28 | |
의 가장 중요한 기술 큐베릴륨 ®
NS:열처리
열처리는 이 합금 시스템에서 가장 중요한 공정입니다.모든 구리 합금은 냉간 가공으로 경화되지만 베릴륨 구리는 간단한 저온 열처리로 경화되는 것이 독특합니다.여기에는 두 가지 기본 단계가 포함됩니다.첫 번째는 용액 어닐링이라고 하고 두 번째는 침전 또는 시효 경화라고 합니다.
B: 용액 어닐링
일반적인 합금 CuBe1.9(1.8-2%)의 경우 합금은 720°C와 860°C 사이에서 가열됩니다.이 시점에서 함유된 베릴륨은 본질적으로 구리 매트릭스(알파 상)에 "용해"됩니다.실온으로 빠르게 급랭함으로써 이 고용체 구조가 유지됩니다.이 단계의 재료는 매우 부드럽고 연성이 있으며 인발, 성형 압연 또는 냉간 압연으로 쉽게 냉간 가공할 수 있습니다.용액 어닐링 작업은 공장 공정의 일부이며 일반적으로 고객이 사용하지 않습니다.온도, 온도에서의 시간, 담금질 속도, 입자 크기 및 경도는 모두 매우 중요한 매개변수이며 오멀로이에 의해 엄격하게 제어됩니다.
C: 시효 경화
시효 경화는 재료의 강도를 크게 향상시킵니다.이 반응은 일반적으로 합금 및 원하는 특성에 따라 260°C에서 540°C 사이의 온도에서 수행됩니다.이 주기는 용해된 베릴륨이 매트릭스와 결정립계에서 베릴륨이 풍부한(감마) 상으로 침전되도록 합니다.재료 강도의 큰 증가를 일으키는 것은 이 침전물의 형성입니다.기계적 특성의 수준은 온도와 온도에서의 시간에 의해 결정됩니다.베릴륨 구리는 실온 노화 특성이 없음을 인식해야 합니다.
유효한 크기
표준 공차구리 베릴륨 스트립 CDA 172 (C17200):
| 공차 시트 | ||
| (MM) | ||
| 조각 두께 |
큐베릴륨® 표준 공차 |
|
| ~ 위에 | 포함 | 플러스 마이너스 |
| 0.03 | 0.08 | 0.003 |
| 0.08 | 0.1 | 0.004 |
| 0.1 | 0.15 | 0.005 |
| 0.15 | 0.2 | 0.006 |
| 0.2 | 0.25 | 0.007 |
| 0.25 | 0.4 | 0.008 |
| 0.4 | 0.55 | 0.009 |
| 0.55 | 0.7 | 0.01 |
| 0.7 | 0.9 | 0.015 |
| 0.9 | 1.5 | 0.025 |
| 참고: 공차는 압연 및 밀링 경화 스트립에 적용됩니다. | ||

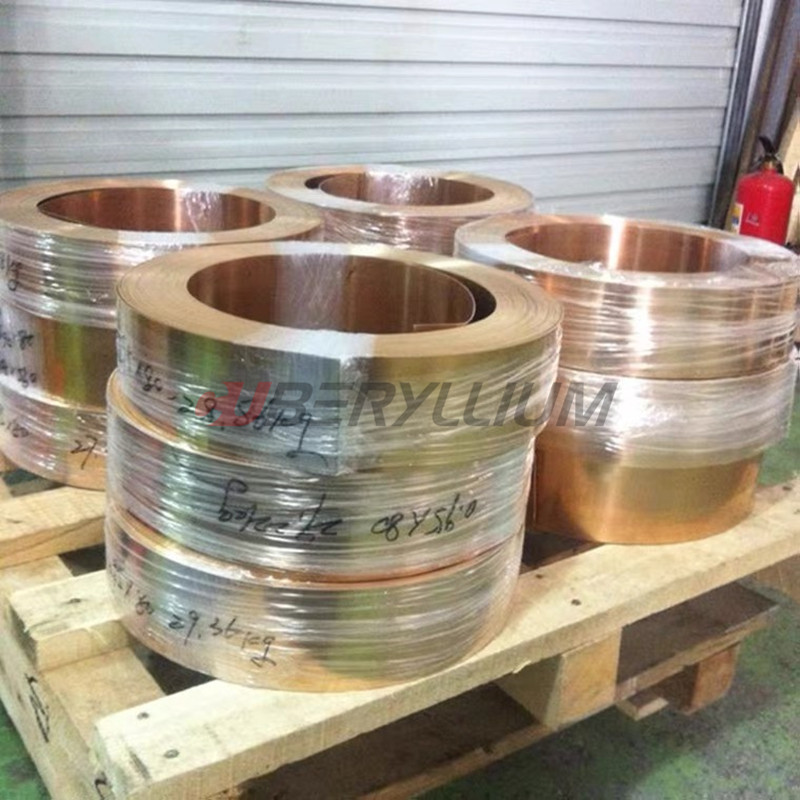

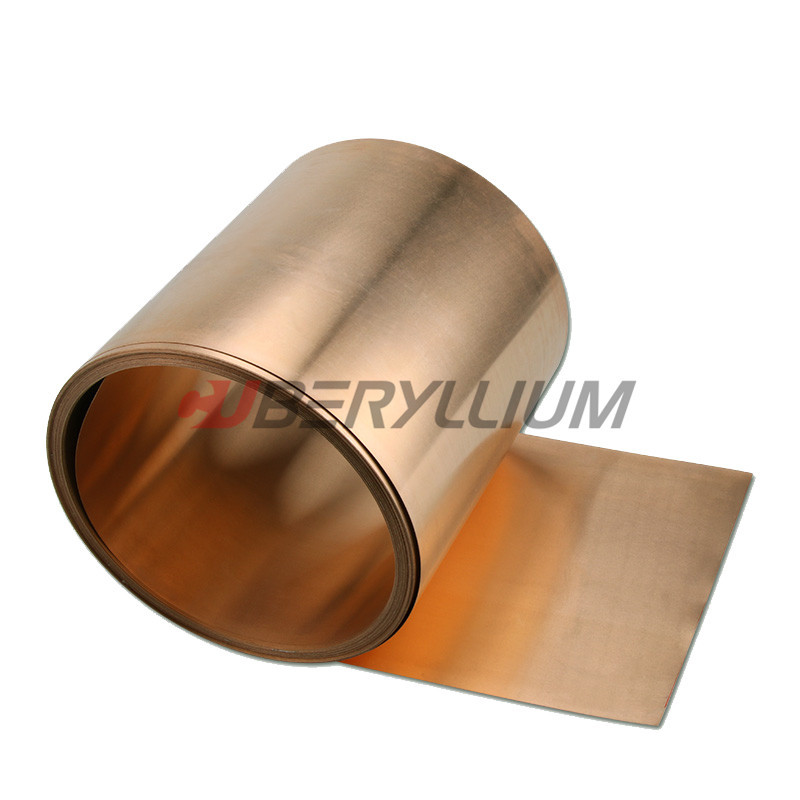

제품 사진:
자주하는 질문:
Q1: Mill Hardened 공정으로 베릴륨 구리 스트립을 생산할 수 있습니까?
A1: 예, 우리는 AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08)를 생산할 수 있습니다. 우리는 중국에서 스트립을 강화할 수 있는 유일한 공장입니다.
Q2: CUBERYLLIUM®의 베릴륨 구리의 장점은 무엇입니까?
A2: 1: 가장 큰 코일 무게는 1200kg/코일에 도달할 수 있습니다.
2: 우리는 진공 반 연속로에서 녹는 유일한 사람입니다.
3: 최고 고객을 위한 표면 추가 연마.
Q3: 진공 반연속로로 녹이는 이유는 무엇입니까?
A3: 가스 없이 캐스트 잉곳, 더 작은 분리, 입자 미세화를 얻을 수 있습니다.
Q4: 지불 조건은 무엇입니까?
A4: 우리는 T/T, L/C, Paypal 등을 받아들입니다. 금액이 다를 때 협상될 수 있습니다.
추천된 제품
