모든 제품
코발트 C17500 베릴륨 구리 코일 전선 두께 3mm
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | CUBERYLLIUM |
| 인증 | ISO ROHS |
| 모델 번호 | C17500 |
| 최소 주문 수량 | 30kg |
| 가격 | USD 30～50/KG |
| 포장 세부 사항 | 코일 또는 스풀에 포장 + 방수 감기 필름 + 건조기 + 나무 케이스 |
| 배달 시간 | 10~15 근무일 |
| 지불 조건 | L/C, T/T |
| 공급 능력 | 50T/월 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품명 | C17500 코발트 베릴륨 구리 전선 | CUBERYLLIUM® 등급 | 큐베릴리움® 750 |
|---|---|---|---|
| 직경 범위 | 0.08mm~6mm | ASTM | ASTM B441 |
| 성질 | A(TB00), H(TD04), AT(TF00), HT(TH04) | 표면 | 밝은 |
| 유효한 모양 | 로드 또는 코일 와이어 | 패키지 | 스풀 및 코일 |
| 일반적인 응용 | 전자 커넥터 | 뜨거운 작업 | 좋은 열간 작업 재산이 있으십시오 |
| 냉간 가공 | 냉간 가공성이 우수하다 | ||
| 강조하다 | C17500 베릴륨 구리 코일,베릴륨 구리 코일 두께 3mm,구리 합금의 C17500 베릴륨 |
||
제품 설명
C17500 코일에서 코발트 베릴륨 구리 철사 간격 3mm(+0/-0.05mm)
제품 설명:
이름: 코발트 베릴륨 구리 철사
학년: C17500
사양: 두께 3mm(+/-0.05mm)
표면: 밝은
상태: A(TB00), H(TD04), AT(TF00), HT(TH04)
특징: 높은 전도성
신청:전자 커넥터
큐베릴륨®은 몇 가지 다른 구성으로 구리 베릴륨을 제조합니다.이는 고강도를 위해 선택된 합금(합금 172,173,170)과 높은 전도성을 위해 선택된 합금(합금 751,750,741)의 두 가지 범주로 나뉩니다.그리고 러시아 시장을 위한 Gost 표준 QBe2, QBe1.9Ti.또한 공급 마스터 합금: CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 및 Cuberyllium-400을 글로벌 공장에 공급합니다.
C17500 콜발트 베릴륨 구리 합금의 제조:
UNS C17500 구리-코발트-베릴륨 합금은 중간 강도와 약 50% IACS 전도도로 구성됩니다.이 합금은 밀 경화 템퍼와 열처리 가능한 연성 템퍼로 제공됩니다.
| 냉간 가공 | UNS C17500 합금은 우수한 냉간 가공 능력을 가지고 있습니다. |
| 뜨거운 작업 | UNS C17500 합금은 열간 성형 능력이 좋습니다. |
| 단조 | UNS C17500 합금의 열간 가공에는 649~885°C(1200~1625°F)의 온도가 권장됩니다. |
| 용접 | UNS C17500 합금은 맞대기 용접, 심 용접, 브레이징, 납땜, 코팅 금속 아크 용접, 스폿 용접 및 가스 차폐 아크 용접 공정에 적합합니다.이러한 합금에는 옥시아세틸렌 용접이 권장되지 않습니다. |
화학 성분 C17500 코발트 베릴륨 구리 합금:
| 큐베릴륨® 상표 | UNS 번호 | 베릴륨 | 코발트 | 철 | 시 | 구리 |
| 쿠베릴륨-C750 | C17500 | 0.40-0.70 | 2.4~2.7 | <0.1 | <0.2 | 균형 |
참고: 구리와 첨가물을 합하면 최소 99.5%입니다.
의 전형적인 물리적 특성 C17500 코발트 베릴륨 구리 합금:
| 밀도 | 8.83 | g/cm3 |
| 시효 경화 전 밀도 | 8.75 | g/cm3 |
| 녹는 범위 | 1000~1070 | ℃ |
| 탄성 계수 | 14.1 | (kg/mm2 (103) |
| 열팽창 계수 | 18 x 10 -6 | 20°C ~ 200°C m/m/°C |
| 열 전도성 | 0.48 | cal/(cm-s-°C) |
기계적 및 전기적 특성C17500 코발트 베릴륨 구리 전선:
| 성질(*) | 열처리 |
인장 강도 음파 |
신장률 (분) |
전기 전도도 백분율 IACS |
|---|---|---|---|---|
| A(TB00) | / | 240~380 | 20~60 | 20~30 |
| H(TD04) | / | 440~550 | 2~20 | 20~30 |
| AT(TF00) | 3시간 490℃ | 690~900 | >10 | 45~60 |
| HT(TH04 | 2시간 490℃ | 750~960 | >10 | 48~60 |
관련 재료 사양C17500 코발트 베릴륨 구리 합금:
전선: ASTM B441
막대/바/튜브: ASTM B441, SAE J461, 463;RWMA 클래스 3
스트립: ASTM B534
시트: ASTM B534
플레이트: ASTM B534, SAE J461, RWMA 클래스 3
유럽 표준: CuCo2Be, CuCoBe, UNS.C17500, 합금 10, DIN 2.1285, CW104C - EN
메모:
ASTM: 미국 재료 시험 학회
SAE: 자동차공학회
AMS: 항공 우주 재료 사양(SEA 발행)
RWMA: 저항 용접기 제조업체 협회
참고: 달리 명시되지 않는 한 재료는 ASTM에서 생산됩니다.
의 일반적인 응용C17500 코발트 베릴륨 구리 합금:
| • 베어링 및 부시 |
| • 플라스틱 금형 |
| • 내부식성 부품 |
| • 전류 운반 스프링 |
| • 용접 전극 |
| • 전기 및 전자 커넥터 |

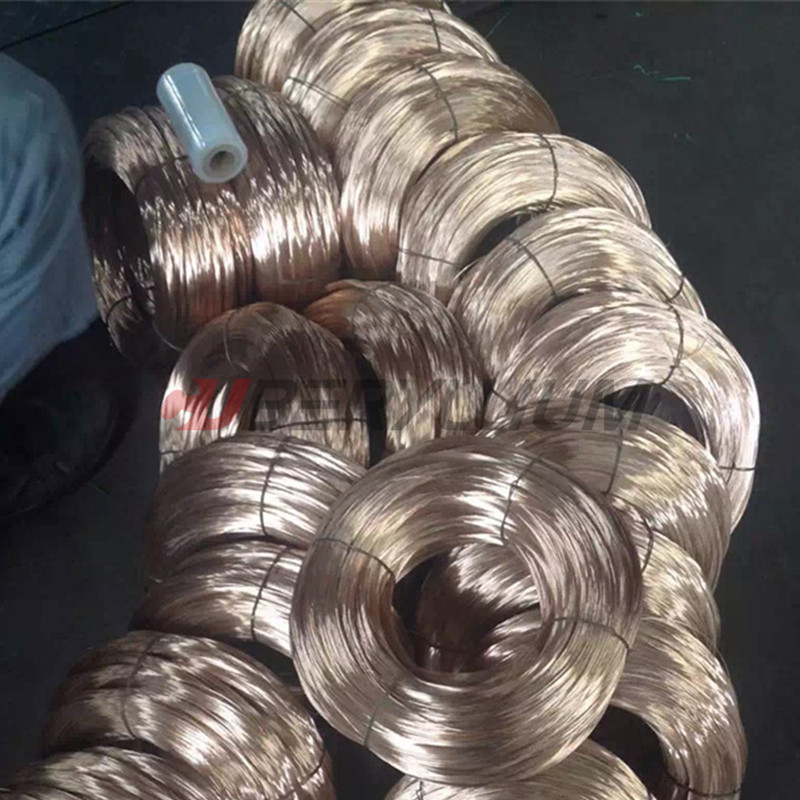

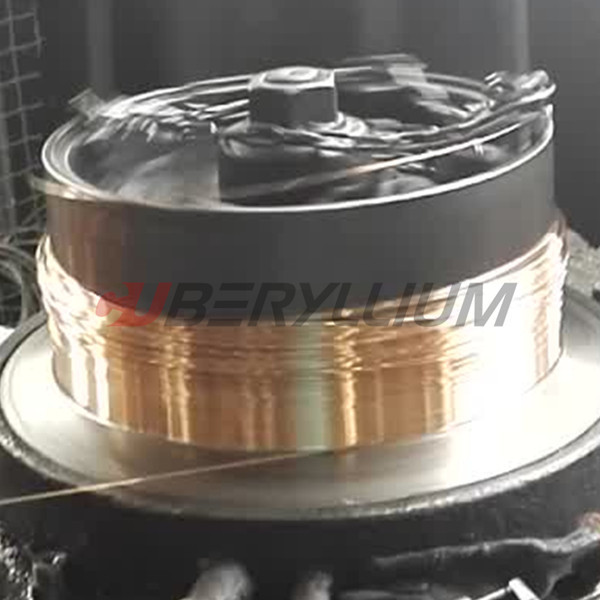

제품 사진:
베릴륨동의 핵심기술(열처리)
노화 경화
시효 경화는 재료의 강도를 크게 향상시킵니다.이 반응은 일반적으로 합금 및 원하는 특성에 따라 260°C에서 540°C 사이의 온도에서 수행됩니다.이 주기는 용해된 베릴륨이 매트릭스와 결정립계에서 베릴륨이 풍부한(감마) 상으로 침전되도록 합니다.재료 강도의 큰 증가를 일으키는 것은 이 침전물의 형성입니다.기계적 특성의 수준은 온도와 온도에서의 시간에 의해 결정됩니다.베릴륨 구리는 실온 노화 특성이 없음을 인식해야 합니다.
자주하는 질문:
Q1: Mill Hardened 공정으로 베릴륨 구리 스트립을 생산할 수 있습니까?
A1: 예, 우리는 AM(TM00), 1/2HM(TM01).HM(TM04) XHM(TM06) XHMS(TM08)를 생산할 수 있습니다. 우리는 중국에서 스트립을 강화할 수 있는 유일한 공장입니다.
Q2: 베릴륨 구리의 장점은 무엇입니까? 큐베릴리움®.
A2: 1: 가장 큰 코일 무게는 1200kg/코일에 도달할 수 있습니다.
2: 우리는 진공 반 연속로에서 녹는 유일한 사람입니다.
3: 최고 고객을 위한 표면 추가 연마.
Q3: 진공 반연속로로 녹이는 이유는 무엇입니까?
A3: 가스 없이 캐스트 잉곳, 더 작은 분리, 입자 미세화를 얻을 수 있습니다.
Q4: 지불 조건은 무엇입니까?
A4: 우리는 T/T, L/C, Paypal 등을 받아들입니다. 금액이 다를 때 협상될 수 있습니다.
추천된 제품
